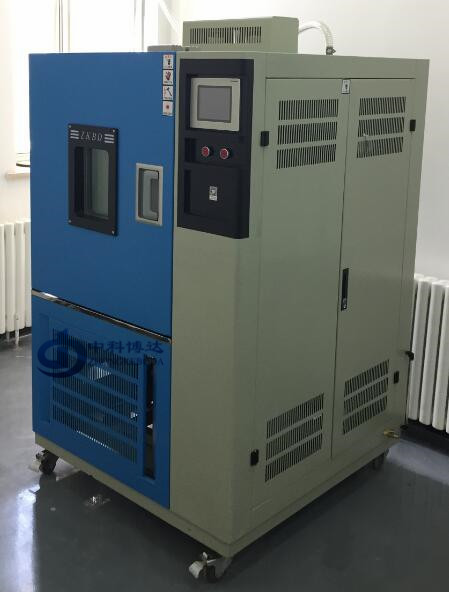

臭氧老化試驗(yàn)操作步驟

一、試驗(yàn)程序

1.按試驗(yàn)要求調(diào)節(jié)好試驗(yàn)箱內(nèi)的溫度、臭氧濃度和氣體的流速（或流量）

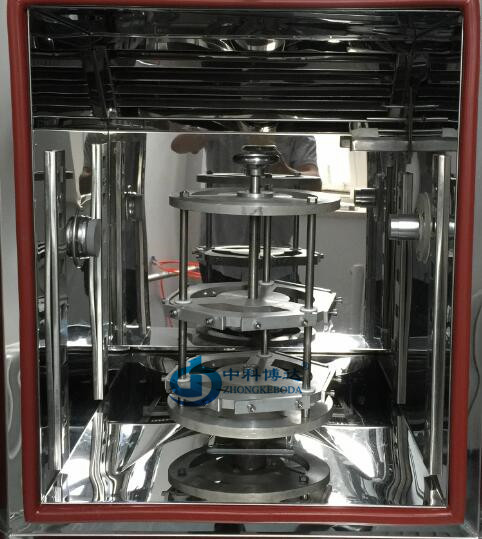

2.在動(dòng)態(tài)試驗(yàn)裝置上，將每個(gè)試樣按無應(yīng)變狀態(tài)夾緊，移動(dòng)裝置的往復(fù)運(yùn)動(dòng)部分，按所要求的*大伸長率調(diào)整好兩夾具之間的*大行程，然后再將往復(fù)運(yùn)動(dòng)部分移到*小行程的位置，并檢查試樣回復(fù)到無應(yīng)變的狀態(tài)。在試樣被夾具住的部位需涂上耐臭氧涂料，或覆蓋不影響試驗(yàn)的耐臭氧材料等方法防護(hù)，以避免試驗(yàn)期間在夾持處斷裂。

3.開動(dòng)試驗(yàn)箱的控溫裝置，使箱中的試驗(yàn)在規(guī)定的試驗(yàn)溫度下進(jìn)行恒溫調(diào)節(jié)（靜置15min).然后開動(dòng)臭氧發(fā)生器和鼓風(fēng)裝置，在箱中輸入規(guī)定濃度的含臭氧空氣與試樣接觸，啟動(dòng)動(dòng)態(tài)拉伸和轉(zhuǎn)動(dòng)裝置，使試樣按規(guī)定的頻率從零至*大伸長率之間循環(huán)拉伸并繞軸心旋轉(zhuǎn)。同時(shí)開始計(jì)算暴露試驗(yàn)時(shí)間。在試驗(yàn)期間，不允許由于試樣yong久變形產(chǎn)生的伸長率變化碉調(diào)整夾具之間的行程。

4.按預(yù)定的試驗(yàn)時(shí)間，短暫地停下拉伸和轉(zhuǎn)動(dòng)的機(jī)器，檢測試樣表面和性能的變化。觀測試樣表面龜裂時(shí)，應(yīng)使試樣固定在*大伸長位置，用同一適當(dāng)光源將試樣照亮。通過試驗(yàn)箱上的透明窗口進(jìn)行觀測。如窗口觀測有困難，允許將試樣從試驗(yàn)箱內(nèi)短時(shí)間移出，在相同*大伸長率下進(jìn)行觀測。用4～7倍的放大鏡觀測試樣表面的龜裂變化，用10～20倍的計(jì)數(shù)顯微鏡觀測和評價(jià)試樣龜裂的等級。進(jìn)行檢測時(shí)，不要觸摸或碰擊試樣。采用不同的工具和方法觀測的結(jié)果不能作比較。注：臭氧具有毒性，試驗(yàn)時(shí)操作人員盡量少接觸臭氧，試驗(yàn)室應(yīng)設(shè)置良好的通風(fēng)設(shè)施。

動(dòng)態(tài)拉伸試驗(yàn)基本上有兩種方式，即連續(xù)的方式和間斷的方式。可根據(jù)需要選用任一方式進(jìn)行試驗(yàn)。

二、連續(xù)動(dòng)態(tài)拉伸試驗(yàn)———A式

本方式是使試樣從伸長率為零至*大伸長率之間連續(xù)循環(huán)拉伸進(jìn)行暴露試驗(yàn)。本方式有兩種暴露方法可供選用：

A--a法

使試樣從零至*大伸長率之間循環(huán)拉伸，連續(xù)暴露至規(guī)定時(shí)間后檢測試樣，記錄表面有無裂紋和表面龜裂的等級，或檢測其他性能的變化。

如無特別規(guī)定，建議試樣拉伸的*大伸長率采用10%，暴露時(shí)間定為72h.如需采用其他較適宜的*大伸長率或暴露時(shí)間，應(yīng)在試驗(yàn)報(bào)告中說明。

A--b法

使試樣伸長率從零至按6.5條中規(guī)定一種或多種*大伸長率之間循環(huán)拉伸，暴露至適當(dāng)?shù)拈g隔時(shí)間，如2，4，8，16，24，72，96h后檢測試樣。記錄試樣表面首先出現(xiàn)裂紋的總時(shí)間，或表面龜裂的等級。也可根據(jù)實(shí)際試驗(yàn)的情況和要求，適當(dāng)縮短或延長暴露時(shí)間和檢測周期，或根據(jù)需要檢測其它性能的變化。

三、間斷動(dòng)態(tài)拉伸試驗(yàn)——B式

本方式是先使試樣從伸長率為零至規(guī)定的*大伸長率之間往復(fù)拉伸下暴露，經(jīng)一定時(shí)間后將試樣固定在*大伸長率處，然后在靜態(tài)拉伸下于相同的含臭氧空氣中繼續(xù)暴露。動(dòng)態(tài)拉伸與靜態(tài)拉伸交替暴露的時(shí)間按試驗(yàn)者的要求周期地循環(huán)進(jìn)行。本方式有兩種暴露方法可供選用：

B---a法

使試樣按預(yù)定周期經(jīng)動(dòng)態(tài)拉伸和靜態(tài)拉伸交替暴露，至規(guī)定暴露時(shí)間的末了檢測試樣，記錄表面有無裂紋，或表面龜裂的等級。也可以根據(jù)需要檢測其他性能的變化。

B--b法

試驗(yàn)拉伸的*大伸長率按6.5條中規(guī)定的選用一種或多種。按預(yù)定周期進(jìn)行動(dòng)態(tài)拉伸與靜態(tài)拉伸交替暴露。選擇適宜的間隔暴露時(shí)間檢測試樣變化，直至試樣表面出現(xiàn)裂紋，或試樣達(dá)到新要求的龜裂等級和性能變化指標(biāo)時(shí)，結(jié)束暴露試驗(yàn)。
