硫化橡膠耐臭氧老化試驗動態拉伸試驗法

一、主題內容與適用范圍

本標準規定了評定硫化橡膠在動態拉伸變形下耐臭氧老化性能的試驗方法。

本標準適用于硫化橡膠在動態拉伸變形下，暴露于含一定濃度臭氧的空氣和一定溫度且無光線直接影響下的環境中進行的老化試驗。

二、引用標準

GB528 硫化橡膠拉伸性能的測定

GB/T2941 橡膠試樣環境調節和試驗的標準溫度、濕度及時間

GB7762 硫化橡膠耐臭氧老化試驗靜態拉伸試驗法

GB9865硫化橡膠樣品和試樣的制備

GB11206硫化橡膠老化表面龜裂試驗方法

三、試驗原理

將硫化橡膠試樣在連續的動態拉伸變形下，或在間斷的動態拉伸與靜態拉伸交替的變形下，暴露于密閉無光照的含有恒定臭氧濃度的空氣和恒溫的試驗箱中，按預定時間對試樣進行檢測，從試樣表面發生的龜裂或其他性能的變化程度，以評定橡膠的耐臭氧老化性能。

四、試驗裝置

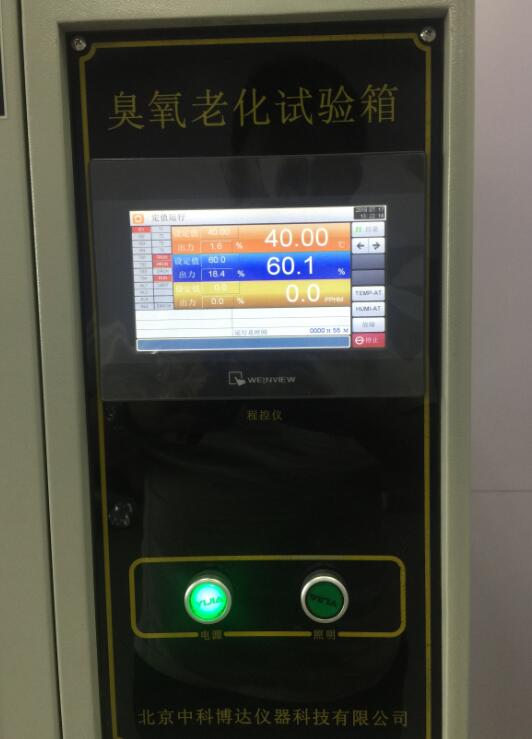

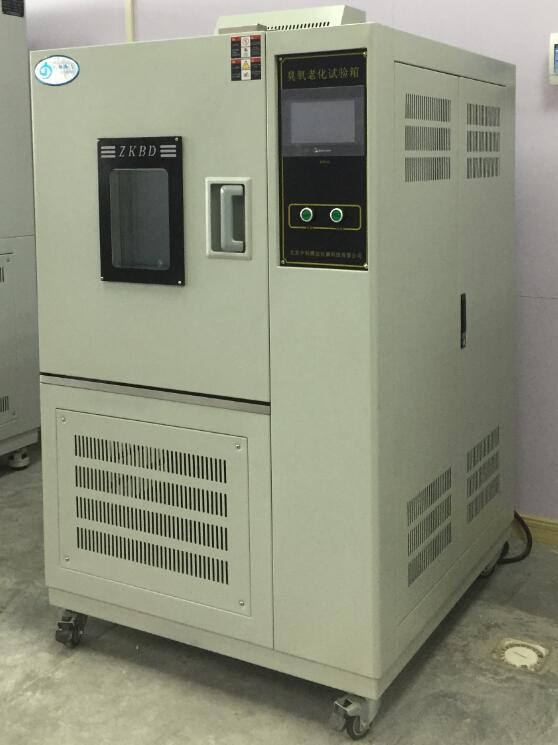

1、臭氧老化試驗箱（BD/QL-100）

   試驗箱里面是密閉的無直接光照的（除間歇使用的照明燈外），可安置試樣進行老化試驗的空間，容積不小于0.1m3，能恒定控制試驗溫差±2。箱室的內壁、導管和安裝試驗的夾具等裝置，應使用不易被臭氧腐蝕，或不易分解臭氧和影響臭氧濃度的材料制成。箱門可設一個透明窗口，用以觀測箱內試樣的表面變化。

2、臭氧發生器

可以采用下列作一種裝置發生臭氧：

a.紫外光燈

b.無聲放電管

當采用無聲放電管時，為了避免產生氫氧化合物，*好使用氧氣。含臭氧的氧氣或空氣可用空氣稀釋以達到所要求的濃度。用以產生臭氧或稀釋用的空氣，應選通過活性炭凈化，并使其不含有影響臭氧濃度或臭氧測定的污染物。

從發生器出來的含臭氧的空氣須經過一個熱交換器，將其調節到試驗所規定的溫度后才輸入試驗箱內。注：測定臭氧濃度的經典方法可參照GB7762的附錄A。

3、動態拉伸裝置：

   動態拉伸裝置由固定部件和往復運動部件組成。應用不易被臭氧腐蝕或分解臭氧的材料制造。兩部分均裝有試樣夾具，每個試樣的一端夾緊在固定夾具上，另一端則夾緊在往復無能無力夾具上。行程應從上下兩夾具之間試樣拉伸變形為零的*小間距開始，直至達到規定的*大拉伸變形時的*大間距為止。

  往復運動部件的運動應不直線運動，且在各對夾具的共同中心線的方向上進行。在整個運動過程中，上下兩層夾具的對應平面，應保持相互平行。通過機械裝置使每層夾具的平面繞同一中心軸作水平勻速的旋轉，其轉速每分鐘約兩周。帶動往復運動部件的偏心輪則由一規定拉伸頻率的恒速電動機驅動。

夾具應能牢固夾緊試樣，無打滑或撕裂現象，并且將試樣調整到規定的位置。每個試樣的安裝應使其四周同含臭氧的空氣接觸，而且試樣的長度方向要跟氣流方向基本一致。
