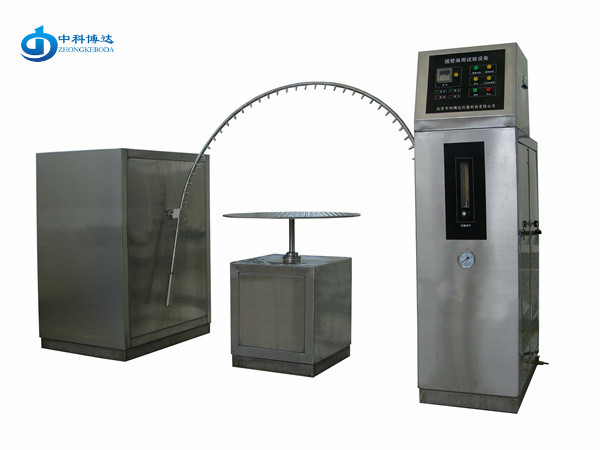

北京BD/BG-L06擺管淋雨試驗箱
產品用途:該產品主要用于考核電子、電工產品外殼、密封件在水試驗后,或者在試驗期間是否能保證該設備及元器件良好的工作性能狀態,同時檢測產品在運輸過程或使用中可能受到侵水的影響,為產品技術標準提供可靠依據。

型號 BD/BG-L06      擺管半徑0.6M
型號 BD/BG-L08      擺管半徑0.8M
型號 BD/BG-L10      擺管半徑1.0M
型號 BD/BG-L12      擺管半徑1.2M

一、技術參數:
 1.擺管噴水孔直徑：ø0.4mm
 2.擺管擺角幅度:  ±45°、±60°、±90°、±180°（理論值）
 3.擺管半徑：R600、R800、R1000、R1200
 4.擺管速度：無級調速
 5.淋雨水壓：80～100KPa（可調節）
 6.水流量: 10±5%/min（可調節）
 7.試驗臺尺寸：ø600mm
 8.試驗臺轉速：1r/min
 9.噴淋用水：潔凈的軟質自來水
10.電源要求：AC380（±10%）V/50HZ  三相五線制.

二、北京BD/BG-L06擺管淋雨試驗箱裝置結構: 設備是由擺管支架、擺管傳動、工作旋轉臺、電氣控制四部分組成,其中支架、回轉臺防護罩、控制臺采用SUS304不銹鋼發紋板制作;

三、工作原理:
 1.擺管擺動：通過步進電機、PLC（進口件）驅動減速器、通過可編程邏輯控制器設定自動完成;
 2.工作臺旋轉：電機帶動渦輪減速旋轉,從而達到工作臺旋轉速度;
 3.噴嘴：根據試件的大小,決定擺管的彎曲半徑。噴嘴為可拆式專用噴嘴,噴孔可根據標準要求的孔徑隨時更換,以使射出的水滴均勻流量充足;
 4.水道：敞開式擺管淋雨須考慮排水,在土建時就應考慮以能迅速排放不積水為佳,另需配備相當容量的貯水池以供應試驗所需;

四、符合標準:  嚴格參照GB/T10485-2007、GB/T4208-2008、GB/T12480-90、GB/T2423.38-2005、GB/T4942.1-2006、GB/T4942.2-1993、GB7001等相關標準設計制造;

五、北京BD/BG-L06擺管淋雨試驗箱服務承諾：保修十八個月,免費送貨上門,在對該設備安裝調試結束后,在用戶現場對相關技術人員免費做相應的操作培訓,人數不限。
